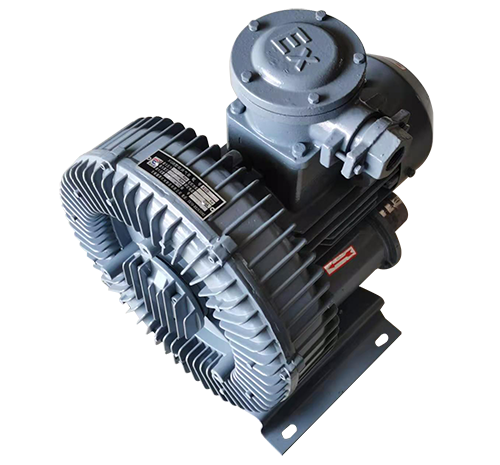

工作原理及特點

旋渦氣泵的葉輪由數十片葉片組成，它類似龐大的氣輪機的葉輪。葉輪葉片中的空氣受到了離心力的作用向葉輪的邊緣雲運動，在那裏空氣進入泵體的環形空腔，然後又返回葉輪，重新從葉輪的起點以同樣的方式再進行循環。葉輪旋轉所產生循環氣流，以級高的能量離開氣泵以供使用。
旋渦氣泵采用專用電機，結構緊湊、體積小、重量輕、噪音低。送出的氣源無水無油。

用途及使用範圍
XGB型旋渦氣泵是一種吹氣或吸氣兩用的通用氣源。它主要用於：切紙機、燃燒降氧機、卷煙濾嘴成型機，電鍍槽液攪拌、霧化幹燥機、水處理爆氣、養魚增氧、絲網印刷機、照相製版機、注塑機、自動上料烘幹機、液體灌裝機、粉末灌裝機、電焊設備、電影機械、紙張輸送、幹洗衣服的清潔、空氣除塵、幹瓶、氣體傳送、清潔吹幹、粉沫冶金、工業吸塵、食品、包裝、收集等方麵。

使用和維護
氣泵應放置在較平穩的地方，周圍環境應清潔、幹燥、通風。
氣泵葉輪旋轉方向必須與風扇罩殼上所標箭頭方向一致。
像一般電動機一樣定期維修和給兩端軸承加潤滑脂。（3#二硫化鉬鋰基脂或7018高速潤滑 脂）
進出口兩端的過濾網和消音器應根據情況適時清洗，以免堵塞影響使用。
氣泵出氣口與外管道之間應使用增強橡膠（或塑料）管軟聯接。

XGB型旋渦氣泵外形尺寸圖

XGB型旋渦氣泵氣泵技術參數

型號		1	2	3	4	5	6G	7	8	9
大壓力kpa		65	60	50	33	30	40	26	11	24
大真空度kpa		36.5	35	30	26	21	29	20	10	16
大氣流m3/h		280	780	720	320	280	360	180	40	150
電動機	電壓v	380	380	380	380	380	380	380	1Φ×220v 3Φ×380v	380
	功率kw	7.5	15	11	4	3	5.5	2.2	0.38	1.5
	型號	Y132S 2		Y160M 2	Y112M 2	Y100L 2	Y132S 2	Y90L 2	AO7112	AO8032
外形尺寸mm	A	950	700	700	440	424	530	370	275	340
	B	420	616	620	436	415	480	390	250	360
	C	450	660	680	470	450	540	410	265	390
聯接尺寸mm	D	M75×2	G4	G4	M75×2	M75×2	M75×2	G2"	G1×1/4	G2"
	E			194	140	134	150	130	87	118
安裝尺寸mm	F		400	400	200	200	216	200	80	200
	G		500	530	310	305	350	305	200	305
	H			Φ14	Φ12	Φ12	Φ14	Φ12	Φ10	Φ12
	I			230	150	68	168	60	74	50
	J			Φ420	Φ341	Φ330	Φ380	Φ235	Φ140	Φ218
	K			M12	M10	M10	M10	M10	M8	M10
	L			600	410	364	470	334	218	308
重量kg		90	250	230	70	55	130	40	16	35
			圖-2	圖-2	圖-2	圖-1	圖-2	圖-1	圖-1	圖-1

10	11	12	13	14	15	16	17
50	18	14	16	42	80	50	55
31	15	11	12	30	45	30	35
950	120	100	110	480	1000	680	180
380	1Φ×220v 3Φ×380v	1Φ×220v 3Φ×380v	1Φ×220v 3Φ×380v	380	380	380	380
18.5	1.1	0.55	0.75	7.5	22	7.5	5.5
Y160L 2	JW7132	JW7112	JW7122	Y132S 2		Y132S 2	Y132S 2
700	330	320	320	530		600	950
616	324	310	310	510		620	420
660	350	340	340	565		640	430
G4"	G1×1/2	G1×1/2	G1×1/2	M75×2	G4"	M75×2
165	108	100	108	158		158
400	180	180	180	170	300	170
500	280	280	280	350	430	350
Φ14	Φ10	Φ10	Φ10	Φ14		Φ14
188	45	134	45	180		180
/	Φ190	Φ200	Φ200	400		Φ400
/	M8	/	M8	M10		M12
600	270	256	270	488		488
215	21	18	21	145	290	170	170
圖-2	圖-1	圖-1	圖-1	圖-2		圖-2

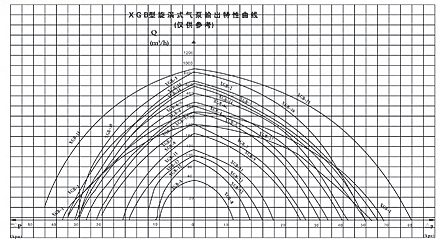

XGB型旋渦氣泵曲圖
